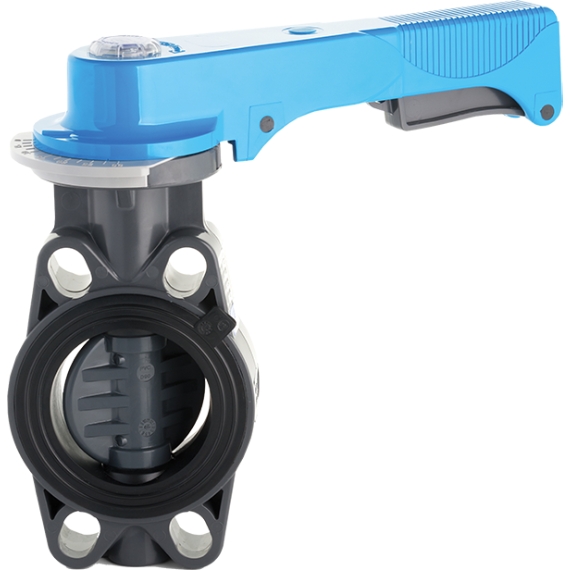

FEOV Serisi – FIP FE Serisi Manuel Kontrollü Kelebek Vanalar
Gövde Malzemesi:
- U-PVC
Conta Malzemesi:
- EPDM,
- FKM (VITON)
Mil Malzemesi:
- Çinko kaplı karbon çeliği (C45). (İstek üzerine AISI316 Paslanmaz Çelik)
Başlıca Özellikler:
- Hızlı kullanım seçeneği sunan HIPVC malzemeden üretilmiş ergonomik çok işlevli tutma yeri, 12 pozisyonda kademeli ayarlama (her 7,5°’de bir). 180° ters çevrilebilir montaj
- Özelleştirilebilir Etiketleme Sistemi: Şeffaf bir koruma tapasından oluşan entegre modül ve LSE seti kullanılarak özelleştirilebilir etiket tutucu (aksesuar olarak mevcuttur). Özelleştirme, sistemdeki vanayı özel ihtiyaçlarınıza göre tanımlamanızı sağlar.
- Çeşitli uluslararası standartlara göre flanşlara bağlanmayı sağlayan oval yuvalı delme düzeni
- Hidrolik conta oluşturma ve gövdeyi sıvıdan izole etme gibi çift işlevli değiştirilebilir astar.
- PVC-U raflı tek parça üst flanş. Doğrudan tahrik için ISO 5211 standardına göre delme:
- DN 40 ÷ 65: F05
- DN 80 ÷ 150: F07
- DN 200: F10
Ölçüler:
- DN 40 … DN 200
El kumandalı kelebek vana.
FE Serisi, su uygulamaları için özel olarak tasarlanmış, akışı kapatmak veya düzenlemek için kullanılan bir kelebek vanadır.
FEOV/RM | ||||||||||||||
| d | DN | PN | B2 | B5 | B6 | G | G1 | G2 | G3 | U | g | EPDM code | FKM code | |
| 75 – 2″1/2 | 65 | 10 | 80 | 173 | 145 | 48 | 135 | 39 | 125 | 4 | 2380 | FEOVRM075E | FEOVRM075F | |
| 90 – 3″ | 80 | 10 | 90 | 187 | 159 | 48 | 135 | 39 | 125 | 4 | 2600 | FEOVRM090E | FEOVRM090F | |
| 110 – 4″ | 100 | 10 | 105 | 201 | 173 | 48 | 135 | 39 | 125 | 4 | 2950 | FEOVRM110E | FEOVRM110F | |
| *125 – 5″ | 125 | 10 | 121 | 220 | 192 | 48 | 144 | 39 | 200 | 4 | 4400 | FEOVRM140E | FEOVRM140F | |
| *140 – 5″ | 125 | 10 | 121 | 220 | 192 | 48 | 144 | 39 | 200 | 4 | 4400 | FEOVRM140E | FEOVRM140F | |
| 160 – 6″ | 150 | 10 | 132 | 235 | 207 | 48 | 144 | 39 | 200 | 4 | 5100 | FEOVRM160E | FEOVRM160F | |
| **200 – 8″ | 200 | 10 | 161 | 288 | 257 | 65 | 175 | 60 | 200 | 8 | 9260 | FEOVRM225E | FEOVRM225F | |
| **225 – 8″ | 200 | 10 | 161 | 288 | 257 | 65 | 175 | 60 | 200 | 8 | 9260 | FEOVRM225E | FEOVRM225F | |
| Note: for d75÷d225 NBR primary liner available * d125, FEOV d140 with special QPV FE-FK d125 for butterfly valve (QPV125FKE) ** d200, FEOV d225 with special QPV FE-FK d200 for butterfly valve (QPV200FKE) | ||||||||||||||
FEOV/LMHand operated Butterfly valve | ||||||||||||||||
| d | DN | PN | A min | A max | B2 | B3 | C | C1 | C2 | f | H | U | Z | g | EPDM code | FKM code |
| 50 – 1″1/2 | 40 | 16 | 93,5 | 109 | 60 | 136 | 175 | 45 | 42 | 19 | 132 | 4 | 33 | 827 | FEOVLM050E | FEOVLM050F |
| 63 – 2″ | 50 | 16 | 108 | 124 | 70 | 143 | 175 | 45 | 42 | 19 | 147 | 4 | 43 | 1012 | FEOVLM063E | FEOVLM063F |
| 75 – 2″1/2 | 65 | 10 | 128 | 144 | 80 | 168 | 175 | 45 | 45 | 19 | 165 | 4 | 46 | 1420 | FEOVLM075E | FEOVLM075F |
| 90 – 3″ | 80 | 10 | 145 | 159 | 90 | 182 | 250 | 45 | 45 | 19 | 130 | 4 | 49 | 1640 | FEOVLM090E | FEOVLM090F |
| 110 – 4″ | 100 | 10 | 165 | 190 | 105 | 196 | 250 | 45 | 45 | 19 | 150 | 4 | 56 | 1990 | FEOVLM110E | FEOVLM110F |
| *125 – 5″ | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 | FEOVLM140E | FEOVLM140F |
| *140 – 5″ | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 | FEOVLM140E | FEOVLM140F |
| 160 – 6″ | 150 | 10 | 230 | 242 | 132 | 229 | 335 | 45 | 45 | 23 | 210 | 4 | 70 | 3730 | FEOVLM160E | FEOVLM160F |
| **200 – 8″ | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 | FEOVLM225E | FEOVLM225F |
| **225 – 8″ | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 | FEOVLM225E | FEOVLM225F |
| Note: for d75÷d225 NBR primary liner available * d125, FEOV d140 with special QPV FE-FK d125 for butterfly valve (QPV125FKE) ** d200, FEOV d225 with special QPV FE-FK d200 for butterfly valve (QPV200FKE) | ||||||||||||||||
