FIP FKOV Serisi Kelebek Vanalar
FIP FKOV Serisi Otomatik Kontrollü Kelebek Vanalar
Vana malzemesi:
- Gövde: PP-GR
- Disk: PVC-U, PVC-C, PP-H, PVDF, ABS
- Gövde: PASLANMAZ çelik AISI 316
- Conta malzemesi: EPDM, FKM. Talep üzerine NBR
- Kontrol seçenekleri: Elektrikli aktüatör; pnömatik aktüatör
- Ölçü Aralığı: DN 40 ÷ DN 400
Malzemelere Göre Basınç Bilgisi:
PVC-U Malzeme Nominal Basınç Bilgisi:
Wafer versiyonu için :
- DN 40 ÷ 50: 20°C’de su ile PN16
- DN 65÷250: 20°C’de su ile PN 10
- DN 300: 20°C’de su ile PN 8
- DN 350: 20°C’de su ile PN 7
- DN 400: 20°C’de su ile PN 6
Lug versiyonu için:
- DN 65÷200: 20°C’de su ile PN 10
- DN 250÷300: 20°C’de su ile PN 6
PVC-C Malzeme Nominal Basınç Bilgisi:
Wafer versiyonu için:
- DN 40 ÷ 50: 20°C’de su ile PN16
- DN 65÷250: 20°C’de su ile PN 10
- DN 300: 20°C’de su ile PN 8
Lug versiyonu için:
- DN 65÷200: 20°C’de su ile PN 10
- DN 250÷300: 20°C’de su ile PN 6
PP-H Malzeme Nominal Basınç Bilgisi:
Wafer versiyonu için:
- DN 40 ÷ 250: 20° C’de su ile PN 10
- DN 300: 20° C’de su ile PN 8
- DN 350: 20° C’de su ile PN 7
- DN 400: 20° C’de su ile PN 6
Lug versiyonu için:
- DN 65÷200: 20° C’de su ile PN 10
- DN 250÷300: 20° C’de su ile PN 6
PVDF Malzeme Nominal Basınç Bilgisi:
Wafer versiyonu için:
- DN 40 ÷ 50: 20° C’de su ile PN16
- DN 65÷250: 20° C’de su ile PN 10
- DN 300: 20° C’de su ile PN 8
- DN 350: 20° C’de su ile PN 7
- DN 400: 20° C’de su ile PN 6
Lug versiyonu için:
- DN 65÷200: 20° C’de su ile PN 10
- DN 250÷300: 20° C’de su ile PN 6

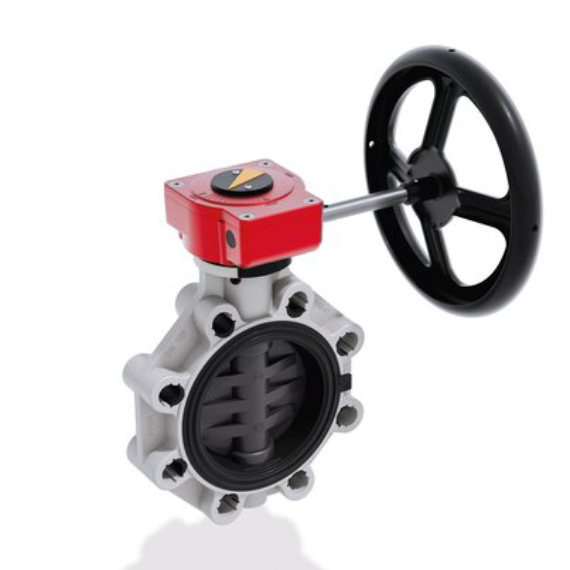

FIP FKOV Serisi Manuel Kontrollü Kelebek Vanalar
FIP/ FK Serisi Özellikleri:
- Farklı akışkan cinsi , sıcaklık ve basınçlara uygun U-PVC, PP-H, PVC-C, ABS, PVDF malzeme seçeneklerinde değiştirilebilir termoplastik klape seçenekleri
- Uç hat vanası, alt tahliye vanası veya tank boşaltma vanası olarak kullanılabilirlik
- PN 10 özel Lug versiyonu, kalıplanmış AISI 316 paslanmaz çelik dişli uçlarla işlenerek DIN 2501 veya ANSI B16.5 cl.150’ye göre tamamen uygunluk
- Mevcut düzenlemelere göre, içme suyu ve gıda endüstrisi uygulamaları standartlarına uygunluk,
- ISO 5211 standartlarında dişli kutusu , pnömatik ve elektrikli aktüatörlere doğrudan montaj imkanı ( DN40-200 : ISO 5211 F05.F07,F10 , DN250-300 : ISO 5211 F10,F12,F14 standartlarında)
Kullanım Alanları:
- KİMYA VE PETROKİMYA
- SU VE ATIKSU
- DENİZ SUYU
- GEMİ VE YAT
- MADEN
- DEMİR ÇELİK
- ENERJİ SANTRALİ
- GIDA
- HVAC
Ölçüler:
- DN40-DN400 (U-PVC, PP-H, PVDF)
- DN40-DN300 (C-PVC )
Çalışma Basıncı:
Wafer tip Kelebek Vana:
- DN 40 ÷ 50: PN16, 20 ° C’de su ile
- DN 65 ÷ 250: PN 10, 20 ° C’de su ile
- DN 300: PN 8, 20 ° C’de su ile
- DN 350: PN 7, 20 ° C’de su ile
- DN 400: PN 6 20 ° C’de su ile
Lug tip Kelebek Vana:
- DN 65 ÷ 200: PN 10 ,20 ° C’de su ile
- DN 250 ÷ 300: PN 6 ,20 ° C’de su ile
Sıcaklık:
- 0 °C – 60 °C (U-PVC )
- 0 °C -100 °C (C-PVC, PP-H, PVDF)
FIP FKOV Serisi Otomatik Kontrollü Kelebek Vanalar
FK Serisi Kelebek Vanalar; akışı kapatmak ve düzenlemek için kullanılan bir kelebek vanadır. Yapısal özellikleri, yüksek performans ve uzun vadeli kullanım gerektiren endüstriyel uygulamalar için idealdir.

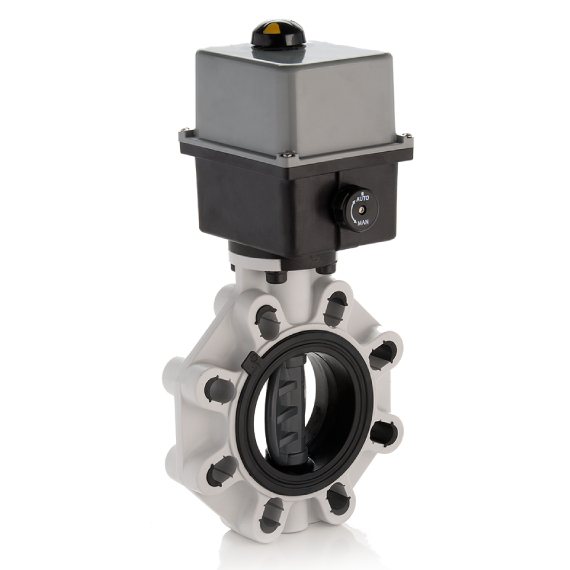

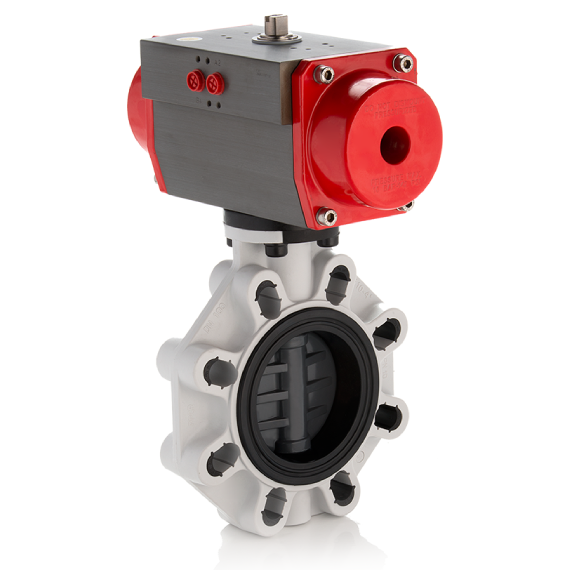

Manuel aktüatörlü versiyonuna ek olarak, FK/CE elektrik aktüatörlü ve FK/CP pnömatik aktüatörlü konfigürasyonlarda da mevcuttur. FK/CE ve FK/CP, mevcut yönetmeliklere uygun aktüatörlerle üretilmiştir ve FIP tarafından kalite ve güvenilirlik gereksinimlerine göre seçilmiştir. Şirketin kalite standartlarına göre test edilen bu vanaların verimliliği, FIP’nin ürünlerinin üretimine adadığı uzmanlık ve bilgi birikimiyle garanti edilmektedir.
- PVC-U, PVCC, PP-H, ABS ve PVDF şaft diski
- Vananın genel boyutları ISO 5752 (DN 40÷200 Orta Seri 25, DN 250÷300 Uzun Seri 16) ve DIN 3202 K2 ve ISO 5752 (DN 65÷200 K2, DN 250÷300 K3) standartlarına uygundur.
- Ayrıca hat sonu vanası, dip tahliye vanası veya tank boşaltma vanası olarak da monte edilebilir.
- DIN 2501 veya ANSI B16.5 cl.150’ye göre tamamen delinmiş, kalıplanmış AISI 316 paslanmaz çelik dişli ek parçalarına sahip özel Lug versiyonu PN 10
- Vana malzemesinin mevcut yönetmeliklere göre su iletimi, içme suyu ve diğer gıda maddeleriyle uyumluluğu
- ISO standardı delme PP-GR flanşları uygulanarak pnömatik ve/veya elektrikli aktüatörlerin montaj imkanı. DN 40 ÷ 200 vana, plakalı ve dişli çubuklu PP-GR’den üretilmiştir. ISO 5211 F05, F07, F10 standartlarına göre flanş delinmiş tahrikli versiyonlar için uygundur. DN 250÷400 vana, yüksek mekanik dayanımlı PP-GR’den tek parça üst flanşla donatılmıştır. İç bileşenler için montaj flanşı, ISO 5211 F10 (DN 350÷400 hariç), F12, F14 standartlarına göre delinmiştir.
FIP FKOV Serisi Otomatik Kontrollü Kelebek Vanalar Teknik Doküman

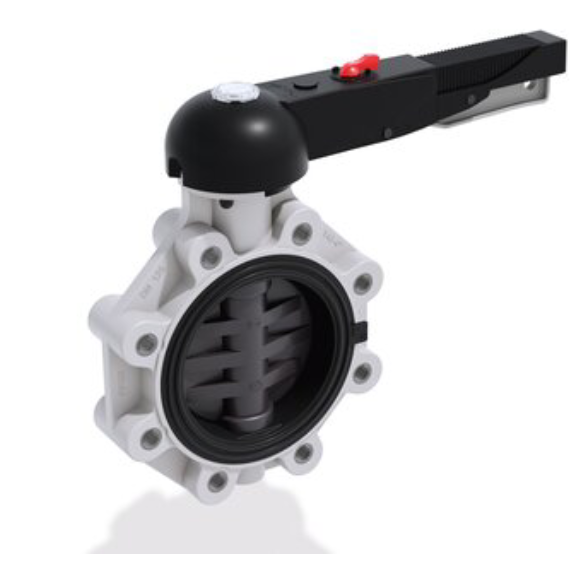

FIP FKOV Serisi Manuel Kontrollü Kelebek Vanalar
FIP FK serisi Kelebek Vanalar; yüksek performans ve uzun vadeli kullanım için tasarlanmış, endüstriyel uygulamalar için optimum yapısal özelliklere sahiptir. Akışı durdurmak veya düzenlemek için üretilmiş özel seri kelebek vanalardır.
